الهيكل الأساسي لمبادل حراري من ألواح التيتانيوم
المؤلف:
يُعد مبادل حراري ألواح التيتانيوم نوعًا جديدًا من مبادلات الحرارة عالية الكفاءة، مكدس من سلسلة من صفائح التيتانيوم ذات شكل مموج معين. تتكون قنوات مستطيلة رقيقة بين الصفائح المختلفة، ويتم تبادل الحرارة عبر نصف الصفائح. وبالمقارنة مع مبادلات الحرارة الأنبوبية التقليدية، فإن معامل نقل الحرارة الخاص بها أعلى بكثير في ظل نفس مقاومة التدفق واستهلاك طاقة المضخة، ويمكن أن يحل محل مبادلات الحرارة الأنبوبية في النطاق المطبق.
الهيكل الأساسي لمبادل حراري ألواح التيتانيوم:

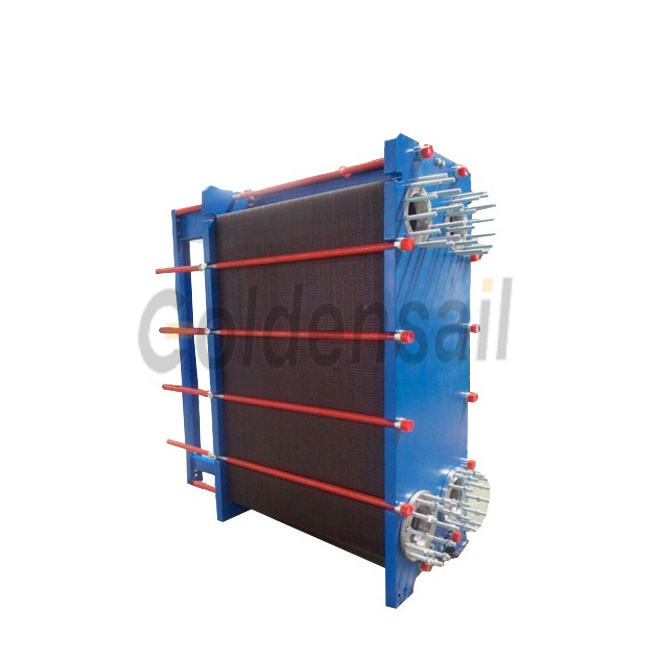

يتكون مبادل حراري ألواح التيتانيوم بشكل أساسي من إطار ولوح تيتانيوم. يُصنع لوح التيتانيوم عن طريق ضغط لوح التيتانيوم في تمويجات بأشكال مختلفة باستخدام قوالب متنوعة، وهناك ثقوب زاوية في الزوايا الأربع من لوح التيتانيوم لقناة تدفق الوسط. يتم إغلاق محيط وثقوب الزاوية من ألواح التيتانيوم بحشيات مطاطية. يتكون الإطار من لوح ضغط ثابت، ولوح ضغط متحرك، وأعمدة توجيه علوية وسفلية، ومسامير تثبيت. يتم تصنيع مبادل حراري ألواح التيتانيوم عن طريق تراكب ألواح التيتانيوم في وسط لوح الضغط الثابت ولوح الضغط المتحرك، ثم تثبيتها بمسامير تثبيت.
